Bygglovsritningar exempel för olika typer av byggnader

Att planera ett byggprojekt kan vara både spännande och överväldigande. En av de mest avgörande delarna i denna process är att förstå vikten av bygglovsritningar exempel. Dessa ritningar är inte bara nödvändiga för att få godkännande från myndigheterna, utan de fungerar också som en vägledning för att förverkliga våra visioner.

Vad Är Bygglovsritningar?

Bygglovsritningar är avgörande dokument i byggprocessen. Dessa ritningar beskriver detaljerna för ett byggprojekt och krävs för att få godkännande från myndigheterna.

Definition och Betydelse

Bygglovsritningar specificerar projektets planerade utformning. De är viktiga för flera anledningar:

Myndigheternas krav – Utan godkända ritningar startar inte byggprocessen.

Pålitlighet – Ritningar ger en tydlig vägledning för alla inblandade parter.

Budget och tidsplanering – Exakta ritningar hjälper till att förhindra budgetöverskridanden och förseningar.

Byggnormer – Ritningar säkerställer att projektet följer aktuella lagar och regler.

Typer av Bygglovsritningar

Det finns flera typer av bygglovsritningar, och var och en spelar en specifik roll i planeringen av ett byggnadsprojekt:

Situationsplan – Visar tomtens placering, byggnader och ingångar.

Planritningar – Detaljerar rumsindelning och möblering på varje våning.

Fasadritningar – Illustrerar byggnadens exteriör och materialval.

Avsnitt/Detaljritningar – Ger insikter i specifika byggdetaljer och konstruktionselement.

Konstruktionsritningar – Fokuserar på bärande delar och byggmetoder.

Att förstå dessa olika typer av bygglovsritningar underlättar hanteringen av byggprojekt och säkerställer att alla komponenter överensstämmer med godkända planer.

Exempel på Bygglovsritningar

Bygglovsritningar är avgörande i varje byggprojekt. Här presenterar vi exempel på olika typer av bygglovsritningar som hjälper till att visualisera och planera byggnader.

Enfamiljshus

Enfamiljshus kräver specifika ritningar som gör det möjligt att följa rätt standarder. Exempel på bygglovsritningar för enfamiljshus inkluderar:

Situationsplan: Visar husets placering på tomten.

Planritning: Illustrerar rumsindelning och flöde i huset.

Fasadritningar: Visar husets exteriör, inklusive material och färgval.

Detaljritningar: Koncentrerar sig på specifika byggnadskomponenter, som fönster och dörrar.

Flerfamiljshus

Flerfamiljshus består av flera enheter och har därmed mer komplexa ritningar. Exempel på bygglovsritningar för flerfamiljshus omfattar:

Situationsplan: Anger hur flera byggnader placeras på en tomt.

Planritningar: Visar lägenheternas layout och gemensamma utrymmen.

Fasadritningar: Ger en översikt över byggnadens utseende och design.

Konstruktionsritningar: Detaljerar byggmaterial och strukturell integritet.

Kommersiella Byggnader

Kommersiella byggnader ställer unika krav på bygglovsritningar, som underlättar verksamhet och funktion. Exempel på bygglovsritningar för kommersiella byggnader inkluderar:

Situationsplan: Visar hur byggnaden interagerar med omgivningen och trafikflöden.

Planritning: Beskriver kontorsutrymmen, förrådsområden och kundzoner.

Fasadritningar: Anger externa element som skyltsättning och ingångar.

Avsnitt och detaljer: Fokuserar på specifika byggtekniker och materialval.

Dessa exempel hjälper oss att förstå vikten av att ha korrekta och detaljerade bygglovsritningar för att säkerställa laglighet och funktionalitet i våra byggprojekt.

Viktiga Komponenter i Bygglovsritningar

Bygglovsritningar innehåller flera viktiga komponenter som säkerställer att byggprojektet är korrekt och följer alla nödvändiga regler och standarder. Här går vi igenom de mest centrala delarna av dessa ritningar.

Planritningar

Planritningen visar en översiktlig vy av byggnaden, inklusive rum och deras funktioner. Den är avgörande för att förstå hur byggnaden kommer att användas. Några viktiga aspekter inkluderar:

Rumslayout: Planritningen visualiserar arrangemanget av rum och öppningar.

Dimensionering: Angivna mått säkerställer korrekt proportionering av utrymmen.

Ingångar och utgångar: Korrekt positionering av dörrar och fönster för funktion och säkerhet.

Möjliga flyktvägar: Viktigt för säkerheten i händelse av nödsituationer.

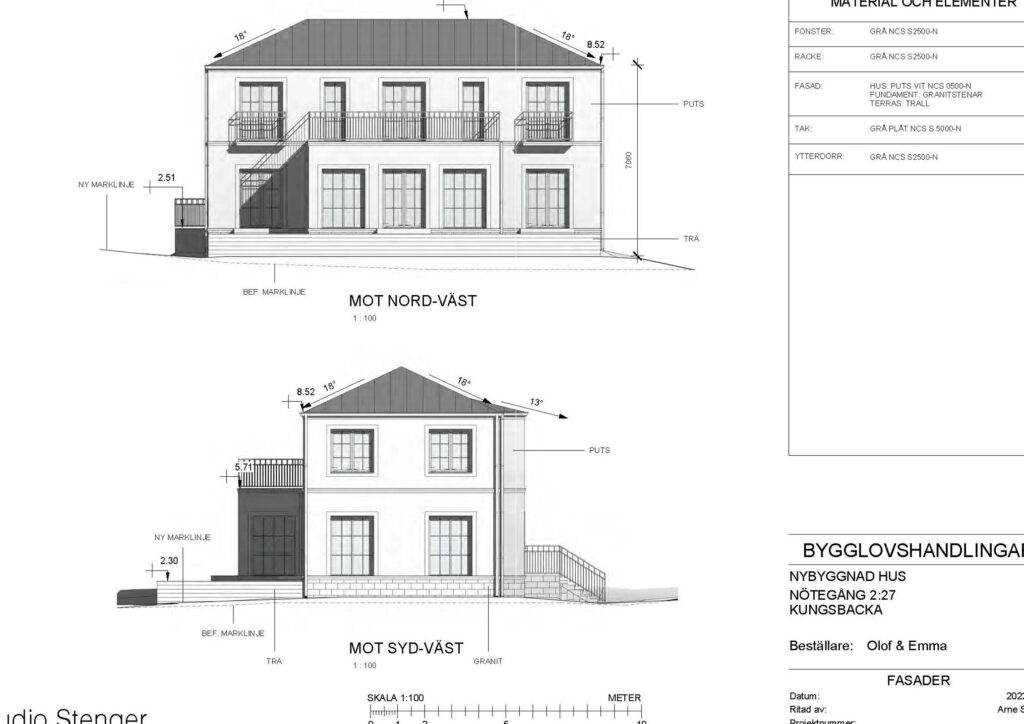

Fasadritningar

Fasadritningarna ger en detaljerad bild av byggnadens exteriör och utseende. De hjälper till att visualisera designkonceptet. Viktiga punkter inkluderar:

Materialval: Beskriver de ytor och material som ska användas på fasaden.

Färg- och stilval: Specificerar färgskala och arkitektonisk stil för byggnaden.

Fönster- och dörrplacering: Visar hur dessa element integreras i fasadens utseende.

Byggnadsdetaljer: Inkluderar belysning, takformer och andra visuella faktorer.

Sektioner och Detaljer

Byggnadssektioner: Genomskärningar som visar interna rum och takhöjd.

Detaljritningar: Fokuserar på specifika byggnadsdelar, som trappor eller fönsterinstallationer.

Materialspecifikationer: Anger specifika typer av material som skall användas.

Konstruktionsdetaljer: Visar hur byggdelar samband, vilket är avgörande för stabilitet.

Vanliga Misstag att Undvika

Att skapa bygglovsritningar kräver noggrannhet. Många misstag kan fördröja processen eller orsaka avslag på ansökningar. Här är några vanliga misstag att undvika:

Ofullständiga Ritningar

Ofullständiga ritningar ger inte en tydlig bild av projektet. Det leder ofta till frågor och krav på ändringar. Vi bör säkerställa att alla delar av ritningarna är inkluderade. Här är några vanliga brister:

• Uteslutna detaljer: Ritningar saknar ofta viktiga element som dimensioner eller specificerade material.
• Otillräckliga upplysningar: Förklaringar och noteringar saknas ofta, vilket gör det svårt för granskare att förstå planen.
• Otydliga symboler: Symboler bör vara enhetliga och lätta att tolka för att undvika förvirring.

Brist på Mått och Skala

• För små mått: Mått som är för små kan vara otydliga och svåra att tolka.
• Felaktig skala: Använd alltid rätt skala för att säkerställa att ritningarna återspeglar verkligheten.
• Mått mellanrum: Se till att avstånd alltid är angivna tydligt för att undvika missförstånd.

Avslutande Tankar

Att skapa bygglovsritningar är en avgörande del av vårt byggprojekt. Genom att noggrant utforma dessa ritningar kan vi säkerställa att vi följer alla lagar och regler. Det är också en möjlighet för oss att visualisera vår vision och planera för framtiden.

Genom att undvika vanliga misstag kan vi spara tid och resurser. Korrekt detaljerade och tydliga ritningar gör hela byggprocessen smidigare. Vi ser fram emot att använda dessa insikter för att förverkliga våra byggdrömmar.
